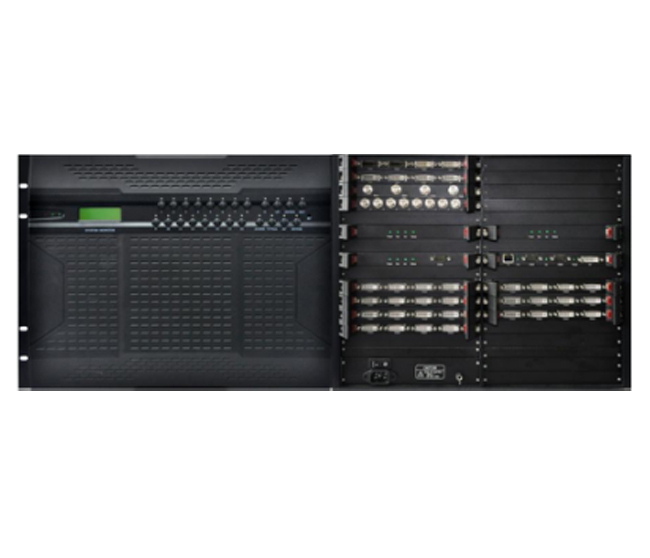

CYL-C6000系列拼接控制器是針對液晶拼接顯示領域而開發的一款專業的多功能圖像控制產品，采用大規模FPGA 陣列式組合構架、全硬件設計、一體化結構，使其內部無任何軟件及操作系統，安全穩定。CYL-C6000系列拼接控制器集超帶寬視頻信號采集、實時高分辨率數字圖像處理、二維高階數字濾波等高端技術于一身，具有強大的功能。同時，采用多總線并行處理機制，從根本上保證對所有輸入信號的實時同步處理，顯示畫面無任何延遲、丟幀、圖像損失等現象發生。
CYL-C6000具有多種板卡模塊類型，可支持任意插拔及擴展模式，支持多信號接入，包括：VGA、DVI、HDMI、Ypbpr、CVBS、SDI、IPV、HDBaseT、Fiber等，產品集成了4K超高分采集、單屏16畫面分割、多種圖像顯示處理、多用戶管理、預監可視化管理等多種功能于一身，具有強大的功能，滿足多種行業應用需求。
CYL-C6000支持多種控制方式，包括面板按鍵、RS232串口、網絡、中控等，滿足用戶的多種控制需求。
技術特點
? 采用全硬件一體化設計，無任何計算機模塊，不會出現任何崩潰、斷電、死機等不良現象，啟動時間＜5S；
? 采用模塊化結構，輸入模塊、輸出模塊、控制模塊等均支持熱插拔，可在運行狀態下對板卡進行任意插拔和更換，方便系統升級維護；
? 支持多種輸入輸出接口，支持VGA、DVI、HDMI、Ypbpr、CVBS、SDI、IPV、HDBaseT、Duallink輸入，支持VGA、DVI、HDMI、HDBaseT及MirView本地硬回顯輸出；
? 支持N＋1冗余電源結構，具有高度的穩定性，當系統發生故障時，可迅速啟動應急措施，保證系統安全穩定運行；
? 支持超高清輸入，支持分辨率4K、2560x1600@60H 、1920×1200@60Hz及各種標準信號接入，可向下兼容并自定義輸入分辨率；
? 支持無縫切換，信號切換無需過渡轉換，無黑屏藍屏現象發生；
? 所有接入的信號窗口均可在顯示范圍內任意移動、縮放、多畫面、切換、疊加等，也可任意制定多種分屏、全屏、組合屏顯示模式；
? 支持任意輸出通道同時顯示1/4/6/8/9/12/16個任意格式的信號窗口，且單元內不同窗口層次可隨意改動及縮放，也可拖動到其他顯示屏幕上操作，互不局限和影響；
? 支持信號復制功能；
? 支持對窗口的顯示方式、位置、窗口大小、布局進行任意調整；
? 支持信號窗口命名、快速定位、分屏管理模式等多種操作；
? 支持多級用戶權限管理，可劃分主管理員、輔助管理員、操作員等多種權限劃分模式，制定分區管理模塊，分級、分權管理；
? 支持任意場景調用，支持不少于128種場景模式，將多種格式的輸入信號保存成多種模式場景，任意調用；
? 多種控制方式，支持RS232串口、網絡、面板按鍵、中控進行控制，滿足多種顯示需求；
? 支持全年365天、7*24小時連續運行使用；
? 支持MTBF >5萬小時；
冗余電源設計
CYL-C6000支持冗余電源結構，產品具有高度的穩定性，當系統發生電源故障時，可迅速啟動應急措施，運行冗余電源配置，保證能夠安全穩定運行，是專業的安全性設計。
多種控制方式
CYL-C6000支持多種控制方式，支持RS232串口、網絡、面板按鍵、中控進行控制，滿足多種顯示需求。
安全穩定運行
CYL-C6000采用全硬件一體化設計，熱插拔結構，其內部無任何計算機模塊，不會出現任何系統崩潰、斷電、死機等諸多不良現象，可保證全年365天、24小時無故障運行。領先的機箱減震設計，有效的降低震動，確保產品運輸及搬運過程中的安全性。
機箱
規格
機箱高度
2U
4U
4UA
8U
16U
20U
20UA
28U
32U
36UA
（雙體）
輸入槽位
3
4
6
9
20
32
16
30
40
80
輸出槽位
8
輸入/出板卡
輸入板卡
信號類型
Duallink/VGA/DVI/HDMI/Ypbpr/CVBS/SDI/IPV/HDBaseT
接口數量
2/4/8路
最大分辨率
4K
輸出板卡
VGA/DVI/HDMI/HDBaseT
4路
1920×1200@60Hz
硬件信息
產品類型
純硬件架構
處理技術
FPGA實時處理技術
啟動速度
＜5S
板卡類型
模塊化熱插拔結構
電源配置
N+1冗余結構
安全特性
無病毒、死機現象發生
圖像
處理
顯示方式
組合/分屏/開窗/疊加/縮放/跨屏等
單屏開窗數量
單屏16畫面隨意組合/疊加/縮放
解碼兼容
海康/大華/宇視等主流廠家
顏色調整
亮度、對比度等參數調整
用戶管理
多用戶、多級權限分區設置
場景調用
128種場景模式
優勢功能
硬預監/回顯、信號復制
控制方式
網絡控制
控制協議
TCP/IP
控制接口
RJ45
控制速率
10M/100M自適應
串口控制
RS232×2，9針D型公接口
波特率
115200
特殊方式
紅外遙控、面板按鍵
產品規格
使用環境
工作溫度（℃）
-15-60攝氏度
工作濕度（RH）
10-90％無冷凝
電器特性
輸出電壓
100-220V,AC
頻率
50-60HZ
平均無故障時間
（MTBF）
>50000小時
輸 入 板 卡
VPIV_In_4xPC
DVI-I
多功能輸入卡
物理接口：DVI-I，支持4路PC類信號輸入，信號類型：VGA、DVI、HDMI、YPbPr；
VPIV_In_4xHDMI
HDMI
HDMI輸入卡
物理接口：HDMI Type A，支持4路HDMI高清數字信號輸入；
VPIV_In_4xSDI
BNC
SDI輸入卡
物理接口：BNC，支持4路SDI信號，信號類型：SD-SDI/HD-SDI/3G-SDI串行數字信號輸入；
VPIV_In_8xCVBS
CVBS輸入卡
物理接口：BNC，支持8路CVBS復合視頻信號輸入；
VPIV_In_2xIPV
IPV解碼卡
物理接口：RJ45，支持IPV網絡視頻信號輸入，解碼能力：1080P*8、720P*16、32*D1；
VPIV_In_4xHDBaseT
HDBaseT輸入卡
物理接口：RJ45，支持4路HDBaseT協議數字信號輸入；
VPIV_In_2xHDVI
DVI-D
HDVI輸入卡
物理接口：DVI-D，支持2路Duallink數字信號輸入；
輸 出 板 卡
VPIV_Out_4xPC
多功能輸出卡
物理接口：DVI-I，支持4路PC類信號輸出，信號類型：VGA、DVI、HDMI、YPbPr；
VPIV_Out_4xVGA
VGA
VGA輸出卡
物理接口：15針D-sub接口，支持4路VGA信號輸出；
VPIV_Out_4xHDMI
HDMI輸出卡
物理接口：HDMI Type A，支持4路HDMI高清數字信號輸出；
VPIV_Out_4xHDBaseT
HDBaseT輸出卡
物理接口：RJ45，支持4路HDBaseT協議數字信號輸出；
VPIV_Out_2xMirView
硬件回顯卡
物理接口：DVI-D，支持2路MirView預監信號輸出，分辨率:1920*1080/2560*1440；

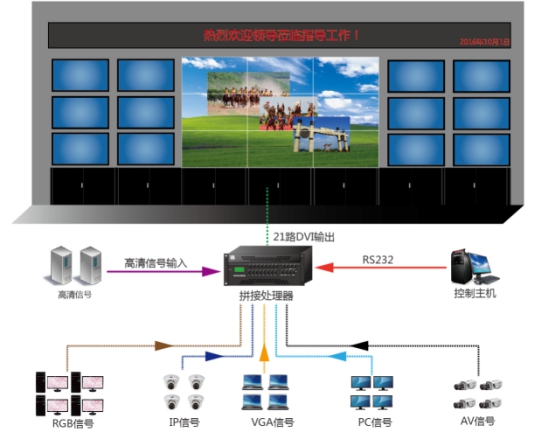

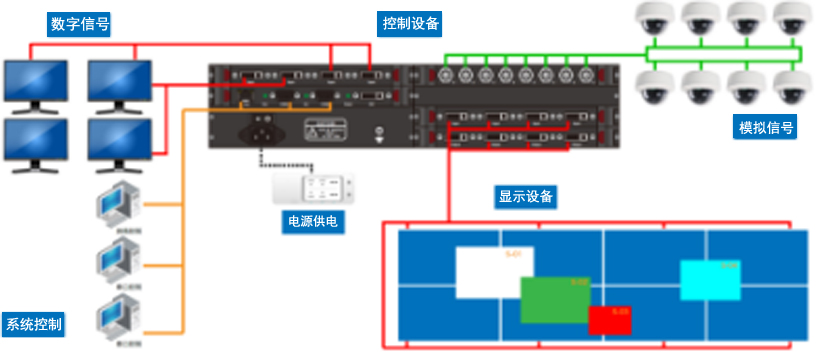

CYL-C6000用于圖像信號的接入、處理、顯示及控制功能，信號源用于給系統提供可顯示的信號，包括電腦、視頻、網絡等，信號源的數據通過分配、傳輸、切換等中間環節，最終接入拼接控制器。控制器是大屏幕顯示系統的控制核心，負責將輸入的圖像按照用戶要求送到輸出的大屏上。輸出端可直接與模擬輸出連接器、計算機監視器或者其他高速度顯示設備相連。

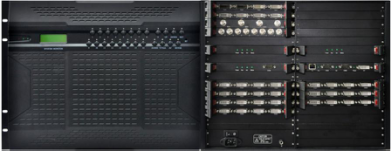

采用純硬件架構，核心為大規模的FPGA陣列，無任何CPU和操作系統，安全穩定。依靠強大的圖像處理芯片，CYL-C6000在圖像處理及運算能力上具有鮮明的優勢，產品本身不是一臺普通的計算機，而是一臺專業的圖形圖像處理設備，具有強大的處理功能。

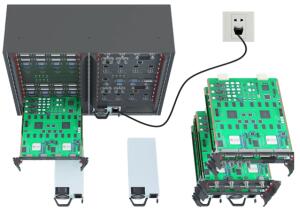

模塊化熱插拔
CYL-C6000產品具有便捷的熱插拔結構設計，一臺控制器由多個組合模塊構成，包括輸入輸出模塊、數據模塊、控制模塊、風扇模塊、電源模塊等，支持熱插拔功能，便于系統升級管理和快速維護，有利于對系統故障的快速檢測和及時恢復，方便系統的升級與維護。
豐富的接口配置
CYL-C6000系列拼接控制器支持多種輸入輸出板卡類型，能夠提供豐富的輸入輸出接口，根據用戶的具體需求進行相應的配置，支持VGA、DVI、Ypbpr、HDMI、CVBS、SDI、IP、HDBaseT、 Fiber光纖等接口輸入和VGA、DVI、HDMI等接口輸出，滿足用戶對多種信號接口的需求。

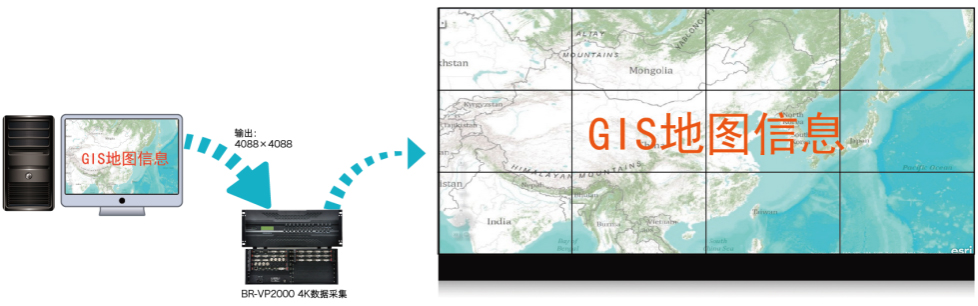

支持Ultra-HD輸入
CYL-C6000具有DualLink超高分輸入板卡，單板卡可支持2路超高分輸入，每路可最大接入4K*4K的超高分信號，支持多個顯卡高清通道采集組合擴展，滿足多種GIS、GPS、SCADA、SIG等多種超高分數據點對點應用環境。
強大的圖像處理技術
CYL-C6000系列拼接控制器具有強大的圖像處理功能，接入CYL-C6000的多種信號源可根據需求進行任意方式的顯示功能，支持圖像任意組合拼接、開窗、移動、縮放、跨屏、疊加、復制（或預監回顯）等多種顯示功能應用，滿足多種高端領域的應用。

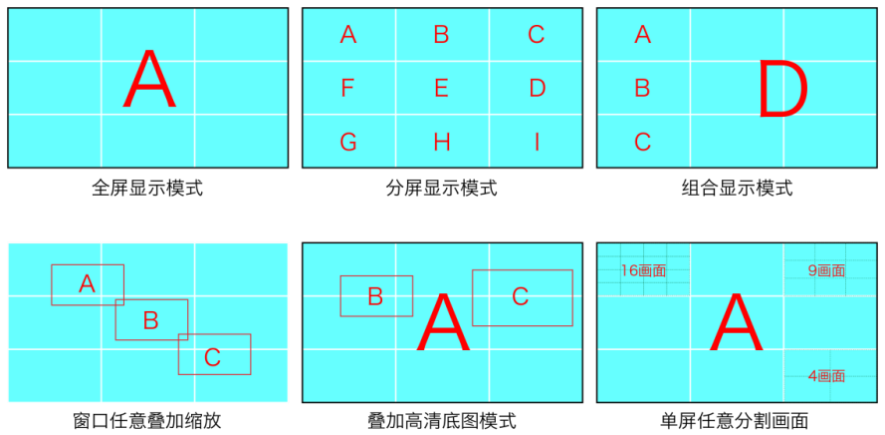

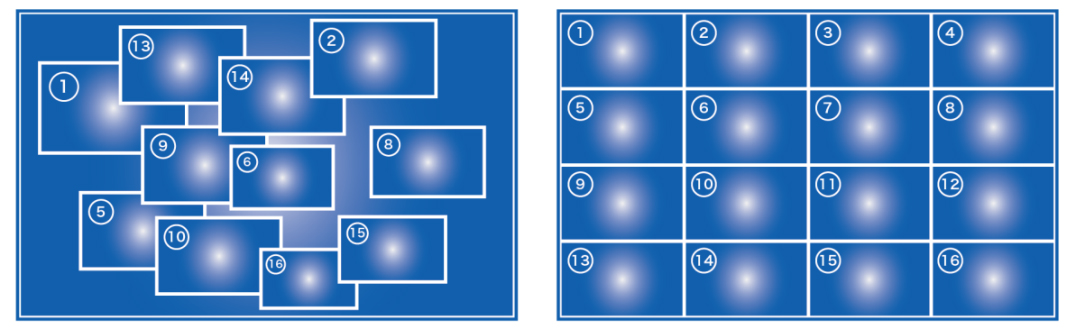

單屏16畫面
CYL-C6000的任意輸出物理單元可同時顯示1/4/6/8/9/12/16及其他數量的組合窗口，且信號的格式不受任何限制，非監控分割模式，單元內不同窗口層次可任意排列組合、疊加、縮放，也可拖動到其他顯示單元，互不局限和影響。

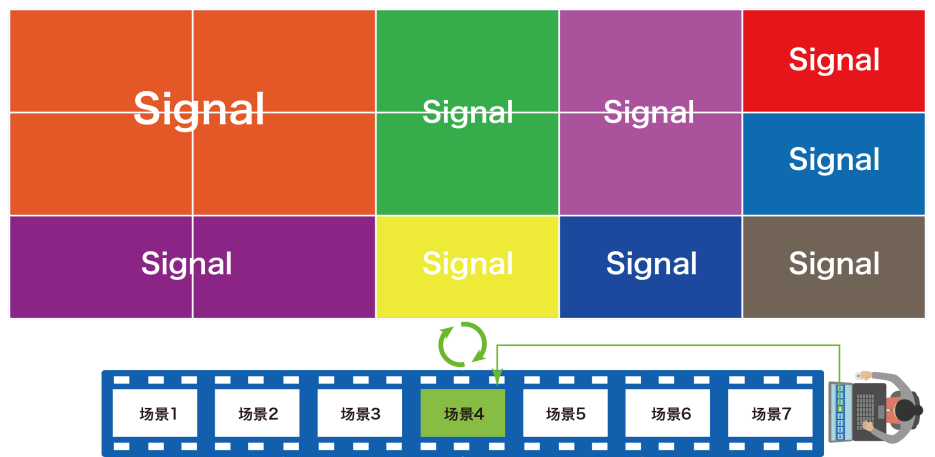

場景預案調用
接入CYL-C6000產品的多種信號源可根據需求進行多個場景預案的編輯功能，將信號窗口按顯示需求擺放成相應的模式場景并命名，點擊快速調用相應的場景即可將當前所保存的場景快速調用顯示，可保存多達128種場景模式，便于用戶操作。

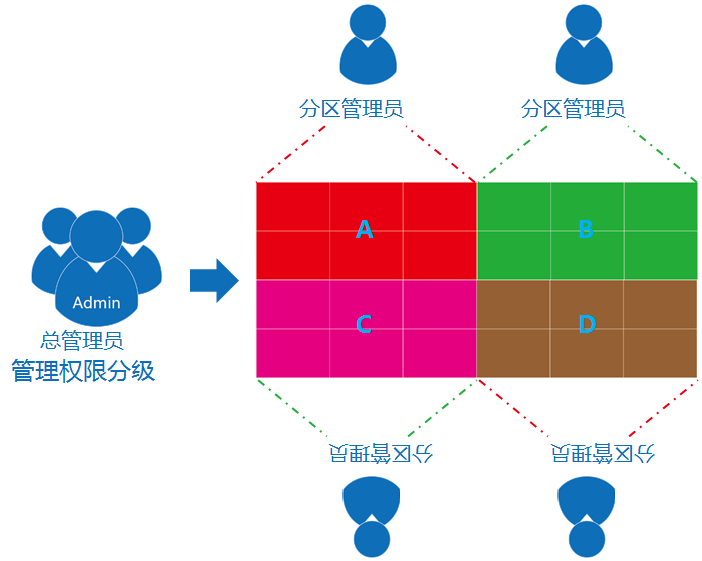

多用戶權限功能
CYL-C6000具有專業的管理軟件，支持多元化的系統控制，具有多用戶控制管理功能，可通過軟件劃設操作權限，依據權限級別制定不同的操作功能，多達10個以上的級別劃分，級別不同，所具有的操作權限也不同，即不同的登錄用戶所具有的操作權限不同，避免非法操作及權限逾越。
